8m. Klaseko 100 Tunel Labea

Txinan, Dingfeng-en 8m Class 100 Tunnel Labea pertsonalizatu daiteke. Kutxak 8 metroko luzera du eta 88 kilovatioko potentzia sistema indartsu batek elikatzen du. Diseinu modularra du eta mundu mailako pantaila lehortzeko eta osagai zehatzak gozotzeko bereziki sortua da. Tenperatura handiko haizagailuaren iragazketa-sistemaz hornituta dago eta ISO 5 airearen garbitasun-arauak betetzen ditu, zure produktuak bero-fluxua kutsatu gabe igarotzen direla bermatuz. Mundu osoko gure bezero estimatuak, ongi etorria ematen dizute produktu hau Txinako gure fabrikatik erostera.

Bidali kontsulta

Produktuaren Deskribapena

Dingfeng DFHK7008-ren 8m Class 100 Tunnel Oven Factory Direct-ek xurgapen azpiko aire beroaren zirkulazio berezia hartzen du teknologia. Energia elektrikoa energia termiko bihurtzen da altzairu herdoilgaitzezko osagai aurreratuen bidez, eta gero zarata baxuko haizagailuek presioa egiten dute eraginkortasun handiko 100 mailatako aire-iragazki baten bidez. Gu ere integratu gara hutsean karbono-zuntzezko lanpara infragorriak, prozesua RT-tik 100 °C-ra ≤15 minutuko epean osatuz. Delta DTE-10T tenperatura moduluak eta SCR potentzia erregulatzeak tenperatura kontrola lor dezake.

Mantentzea eta Segurtasuna

Tenperatura-guneek albo irekitzeko atearen diseinua hartzen dute, mantentze eta garbitzeko erosoa dena. Bakoitzak tenperatura-eremuak aire-sarrera erregulagarriak ditu, hondakin-gasen ihesa errazteko. Integratzen du babes-mekanismo integralak, hala nola ihesak, fase-galera, gainkarga, tenperatura baxua eta botoi bakarra larrialdi-geldialdia 8 metroko tunel industrialaren labearen funtzionamendu egonkorra bermatzeko.

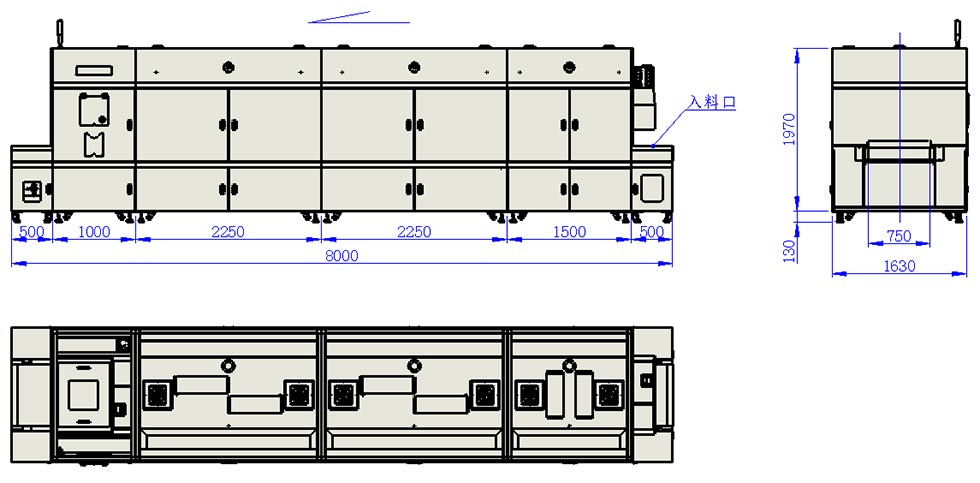

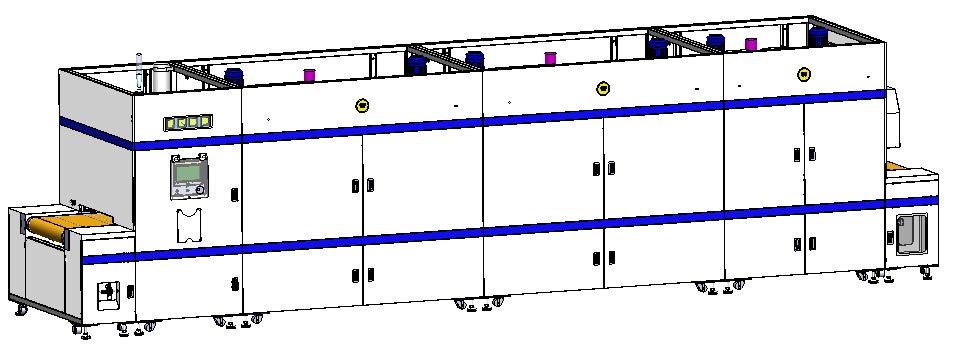

8m Class 100 Tunnel Oven

Parametro tekniko nagusiak

Ez.	Elementua	Zehaztapena
1	Eredua	DFHK7008
2	Dimentsio orokorrak	L8000 * W1630 * H2100mm
3	Boterea	AC380V 88KW 50Hz
4	Sarreraren luzera eraginkorra	500 mm
5	Zona 1 Luzera	1500 mm * 1 atal
6	Zona 2 eta 3 Luzera	2250 mm * 2 atal
7	Hozte Gunearen Luzera	1000 mm
8	Irteera Luzera	500 mm
9	Garraioaren zabalera eraginkorra	700 mm
10	Garraioaren altuera eraginkorra	0~80mm erregulagarria
11	Garraioaren Abiadura	0,5 ~ 3 m/min erregulagarria
12	Laneko altuera	900±30mm
13	Ontze modua	Aire beroaren zirkulazioa
14	Ontze-tenperatura-tartea	RT～180℃
15	Tenperaturaren uniformetasuna	≤±3℃
16	Berokuntza Tasa	RT～100℃ ≤ 15min
17	Labearen gainazaleko tenperatura	≤ Giroa +8 ℃
18	Produkzio modua	Etengabeko ekoizpena
19	Elementu berogailua	Altzairu herdoilgaitzezko berogailua / Uhin ertaineko IR lanpara
20	Zinta Garraiatzailea	Tenperatura handiko teflon sareko gerrikoa
21	Labea Ihes Naturala	3 irteera, 4"-ko diametroa, ~0,8 m³/min bakoitza
22	Labearen hondakin-gasen ihesa	2 irteera, 5"-ko diametroa, ~9 m³/min bakoitza
24	Hozte Sistema	1000 FFU klaseko hozte laminarra + beheko zarata baxuko haizagailu zentrifugoa; 23 m³/min, 6"-ko diametroa, 1 irteera
25	Hondakin-gasen fluxu osoa	~43 m³/min
26	Labearen garbitasuna	100 klase estatikoa, 1000 klase dinamikoa
27	Segurtasuna babestea	Ihesak, gainkargak, tenperatura gainditzeak eta larrialdi-geldialdietarako babesa
28	Datuak eskuratzea	MES datuak eskuratzea eta eskaneatzeko funtzio automatikoa

Osagai nagusien eredua

Ez.	Piezen izena	Zehaztapena / Modeloa	Marka eta Jatorria
Parte Mekanikoa
1	Gidatzeko Motorra	CH32-400W-120-SZ 380V Horizontala, Irteerako Ardatza Ø32 Horizontala	Etxeko marka
2	Teflon Zinta Garraiatzailea	Zirku. 16700W750mm luzera, esne zuria, 11 sare, silikonazko gida-bandarekin, gida-zerrenda erdiko distantzia 720 mm	Etxeko marka
3	Aire beroa zirkulatzeko haizagailua	1.5KW-2P, ardatzaren luzera 190, ardatzaren diametroa Ø24mm, abiadura 2800r/min	Etxeko marka
4	HEPA iragazkia	L900W274T180mm klasea 100L900W424T180mm klasea 100	Etxeko marka
5	304 altzairu herdoilgaitzezko berogailua	1.2KW L mota 220V, 1.5KW L mota 220V	Etxeko marka
6	IR Lanpara	Karbono-zuntz hutsean IR hodia, 0.8KW * L845mm	Etxeko marka
7	Blade Fan Wheel sartuta	10,5 hazbeteko B motakoa, ardatzaren zuloa Ø24 mm	Etxeko marka
8	Ihes-gasen haizagailua	CY125 200W 220V, eskuineko 90°	Etxeko marka
9	Haizagailu zentrifugoa	CY180 750W Burdinurtuzko Motorra, Abiadura 2850r/min	Etxeko marka
10	Presio-neurgailu diferentziala	0-300Pa	Etxeko marka
11	Hauts itsaskorra Roller	Luzera 690 mm, OD 94, ID 76, aiztorik gabeko ebaketa, biskositate ertain-altua	Etxeko marka
12	Zigilatzeko Banda	KX-27 (16x21)	Etxeko marka
Kontrol-zatia
13	Lurraren ihesaren etengailua	3P+N-C250A	CHINT
14	AC Kontaktorea	LC1N-1810 220V	Schneider
15	AC Kontaktorea	LC1N-1210 220V	Schneider
16	AC Kontaktorea	LC1N-4011 220V	Schneider
17	Gainkarga termikoko errele	LRN12N 5,5-8A	Schneider
18	Tarteko Erreleboa	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Berrikuntza
20	Ukipen-pantaila	MT8102iE	Weinview
21	Tenperatura Kontrolatzeko Modulua	DTE-10T	Delta
22	Tenperatura-sentsorea (termoparea)	WRNT-01/02 K-Mota	Hualing
23	SCR 3 faseko modulua	J3-SCR-75LA	Aoyi
24	Inbertsore	220V 0.4KW, Shihlin, Komunikazio Funtzioarekin	Shihlin
25	Inbertsore	380V 3.7KW, Shihlin, Komunikazio Funtzioarekin	Shihlin

Gure abantailak

Bezeroek marrazkiak pertsonaliza ditzakete euren benetako eskakizunen arabera. 8m Klaseko 100 Tunel Labea zorrotz betetzen du. rekin 1000 mailako arazketa estandarrak. Tenperatura-eremuen hiru atalak modu independentean eta zehatzean daude Delta PLC-k kontrolatzen du SCR tiristoreekin konbinatuta, eta infragorri urruneko lanparak osatzen dituzte azkar hobetzeko. du sendatzeko efektua. Labea tenperatura altuko iragazki eraginkor batekin eta Teflon tenperatura altuko sare batekin hornituta dago. gerrikoa da desbideratzeak saihesteko gailu batekin eta hauts-arrabol itsaskor autogarbigarriak erosoak ditu. Hozteko atala a erabiltzen du Mila-mailako fluxu laminarreko haizagailuak eta beheko ihes haizagailuak elkarrekin lan egiten dute, aire beroa kanpora isuriz to aire hozteko efektu onena lortu. Bezeroek marrazkiak pertsonaliza ditzakete benetako beharren arabera.

Konfigurazio-laguntza

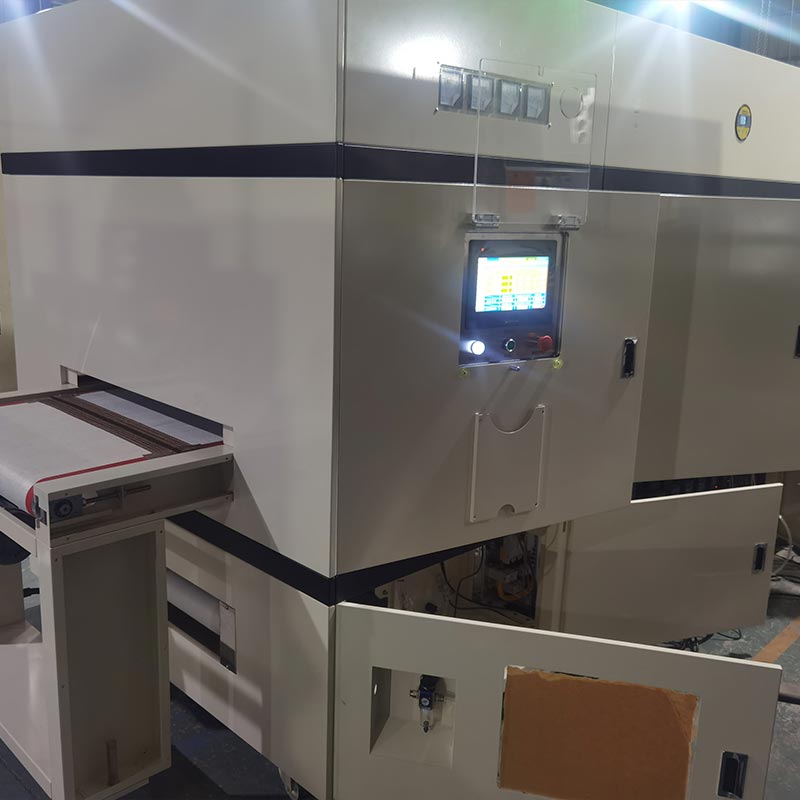

Erdieroaleen Ontze Labearen kontrol-arkitektura Inovance H5U PLC eta Weinview MT8102iE-k onartzen dute ukipen-pantaila, MES datuak biltzeko eta eskaneatzeko funtzio automatikoetarako 4.0 interfaze industrialak eskainiz. The sistema Schneider AC kontaktoreek eta Omron erreleek osatzen dute, hautsaren aurkako itxitura batean kokatuta. Hautaketa hau kalitate handikoa osagaiak, Schininger inbertsorearekin konbinatuta, 700 mm-ko zabalerako Teflon sareko gerrikoak leuna mantentzen duela ziurtatzen du. eta minutuko 0,5 eta 3 metro arteko abiadura etengabea, zure zehaztasun-ontziak eta PCBA bibrazioetatik edo bibrazioetatik babestuz. mekanikoa shock.
