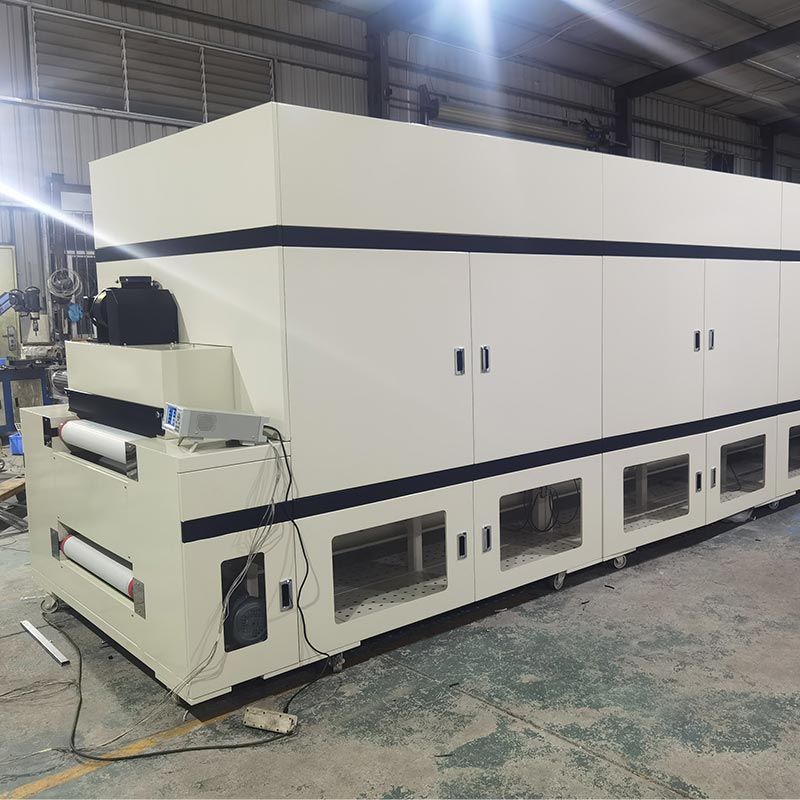

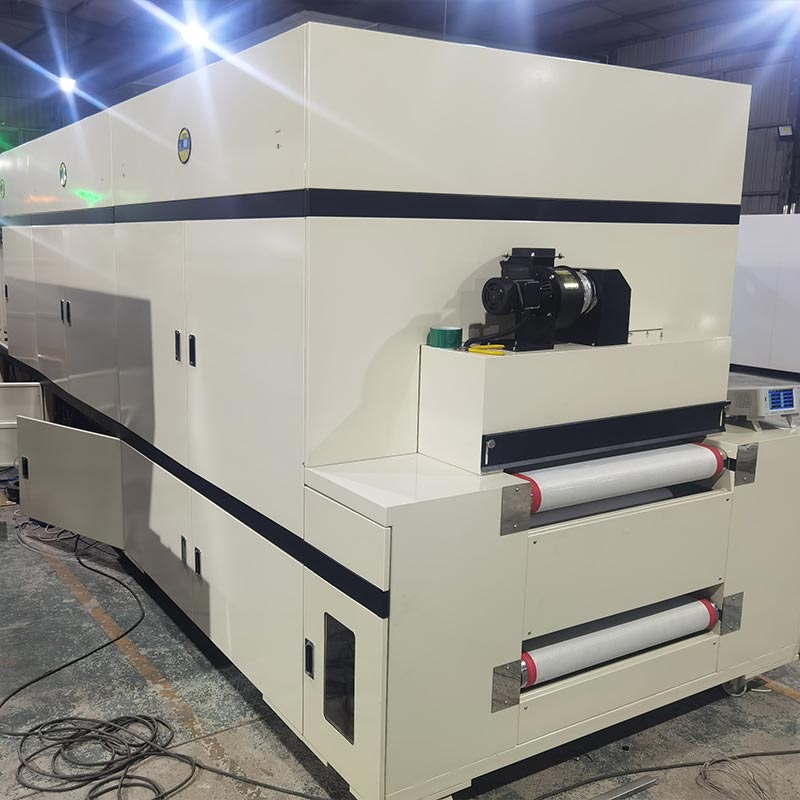

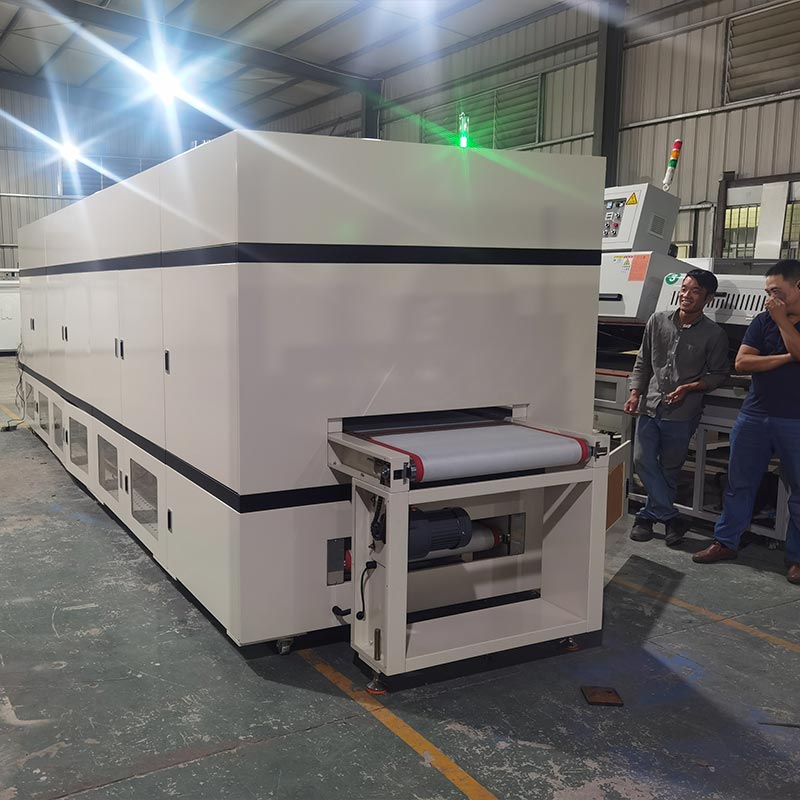

Zirkuitu plaka tunel labea

Zirkuitu-plakaren tunel-labean beroaren banaketa uniformea ​​lortzeko, berokuntzan fidatzea ez da nahikoa; fluidodinamikaren kontrol zehatza ere beharrezkoa da. Fabrikatzaile handi gisa, Dingfeng-ek presiodun bat diseinatu du 700 milimetroko uhal garraiatzaile baten zabaleran zehar nahasirik gabeko aire-gortina bat osa dezakeen ihes-sistema. Ardatz luzeko 2,2 kilowatt-eko motor batek eta 12 hazbeteko SUS304 bultzagailu batek bultzatuta, aire bero araztua sakatu dezake. Geruza anitzeko plaken poro txikiak. Hau bereziki garrantzitsua da zirkuitu inprimatu malguetarako, ahal baita substratu arina egonkortu, teflon sareko gerrikoarekin kontaktuan jarri ahal izateko, saihestuz konbekzio-labe estandarretan ikusi ohi diren oszilazio- eta mugimendu-fenomenoak.

Lan-printzipioa

DFHK7008 modeloko Zirkuitu Plaka Tunnel Labeak altzairu herdoilgaitzezko berogailu-hodiak erabiltzen ditu berotzeko. Zarata gutxiko bero batekin konbinatzen da airea zirkulatzeko haizagailua eta azpiko kutxaren itzulera airearen aireztapenaren teknologia. Aire beroa, prozesatu ondoren Tenperatura handiko iragazkia eraginkorra, uniformeki sakatzen da produktuaren gainazalean. Automatikoa lor daiteke tenperatura kontrola, tenperatura konstantea eta geldialdi automatikoa gain-tenperaturan, segurtasuna, erosotasuna, ingurumena babestea eta energiaren kontserbazioa. Labearen barrualdea ispilu-akaberaz egina dago guztiz altzairu herdoilgaitzezko plakak. Isolamendu geruza 120K azido siliziko aluminiozko isolamendu kotoiz beteta dago. The Garraioak kalitate handiko teflon tenperatura altuko sare erresistentearen gerrikoa erabiltzen du, eta kontroladore batekin eta maiztasun-bihurgailua behe-tentsioko kontrol elektrikoaren sistemak kontrolatua.

Konfigurazioaren kalitatea

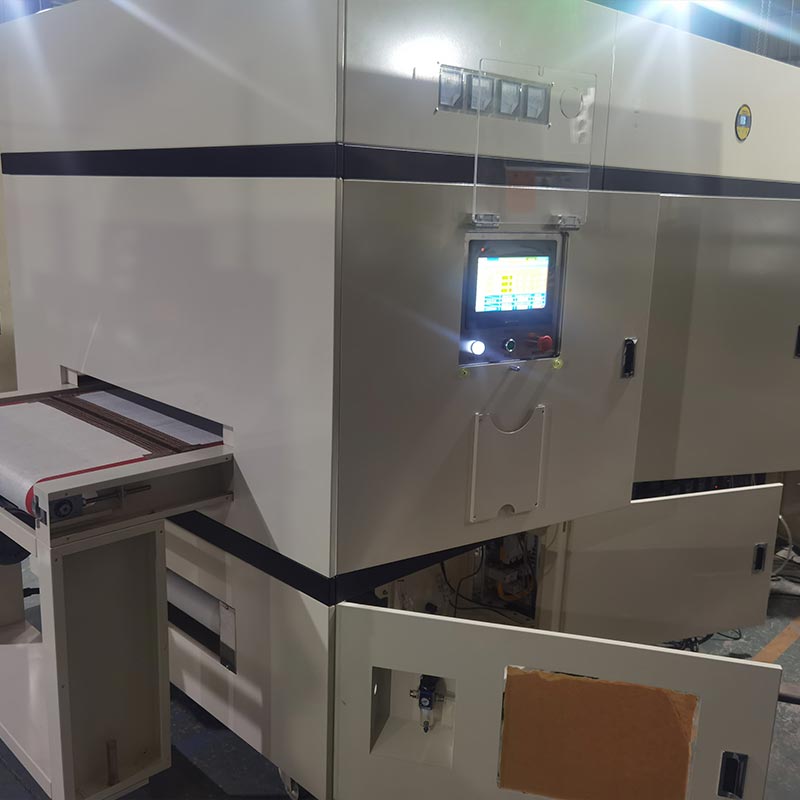

Zirkuitu plaka tunel-labearen kontrol elektrikoa marka gorenetako osagaiez hornituta dago, bai etxean bai atzerrian, besteak beste, Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE ukipen-pantaila, DTE-10T tenperatura kontrolatzeko modulua eta K motako WRNT-01/02 zundak berogailuaren exekuzio zatiaren tenperatura zehatz neurtzeko. Hiru fasea J3-SCR-75LA silizio modulu kontrolagarria potentzia erregulazio egonkorra lortzeko gidatzen da. Transmisio sistemari dagokionez, Shilin maiztasun-bihurgailu bi (220V 0.4KW eta 380V 3.7KW) komunikazio funtzioekin eta Schneider seriearekin osagaiak hornituta daude, 3P + N-C 250A ihes-diseinua barne, potentzia osoa babesteko. LC1N seriea Hainbat zehaztapenetako AC kontaktoreak (1810, 1210, 4011) bakoitzaren irekiera eta ixteaz arduratzen dira. zirkuitua, eta LRN12N errele termikoarekin eta MY4NJ tarteko errelearekin konbinatzen dira oso altua ziurtatzeko. ekipamenduaren funtzionamenduaren egonkortasuna eta segurtasuna iturritik terminalera.

Osagai nagusien eredua

Ohiko galderak

G.: Nola saihesten du labe honek "Palomita Efektua" geruza anitzeko PCB gozogintzan?

E: "Palomita efektua" harrapatutako hezetasuna azkarregi zabaltzen denean gertatzen da. Gure zirkuitu-plakaren tunel-labeak SCR kontrolatutako berokuntza-arrapal linealak erabiltzen ditu. Tenperatura igoeraren tasa zehatz kontrolatuz, onartzen dugu barne-hezetasuna aurrepreg-geruzetan zehar segurtasunez hedatzeko sinterizazio-tenperatura gorenera iritsi aurretik, laminararteko loturak osorik mantentzen direla bermatuz.

2.G.: Aire-fluxua nahikoa indartsua al da itxura-erlazio handiko zuloak lehortzeko?

A: Bai. Gure beherako zirriborroa Presiodun Plenum bereziki diseinatuta dago aire beroa aspektu-erlazio handiko bideetara eramateko. The presio bertikalak airea zuloetan sartzen dela bermatzen du, gainazala gainezkatu beharrean, hau da ezinbestekoa deshidratazio osoa lortzeko soldadura edo xaflatze faseen aurretik.

3.G.: Tunel-labe hau SMT linea guztiz automatizatu batean integra al dezakegu?

A: Erabat. Mitsubishi PLC eta Maiztasun Bihurketa Motorrak lotura-puntu erreserbatuekin diseinatuta daude Industria 4.0 konektibitatea. Garraioaren abiadura eta tenperatura datuak zure upstream-ekin sinkroniza daitezke jaso eta jarri robotak edo beheranzko ikuskapen-estazioak, lan-fluxu automatizatu eta etengabea bermatuz.
