Kanal anitzeko tunel labea

Txina Dingfeng-ek fabrikatutako kanal anitzeko tunel-labea bere momentu handiko serbo-motorrek eta erreduktoreek gidatzen dute. sistema. Zinta garraiatzaile tradizionalak ez bezala, gure sistemak etengabeko moduaren eta urratsaren artean aldatzea ahalbidetzen du modua, 0,5 mm/s-tik 60 mm/s bitarteko abiadura erregulagarriarekin. Belarri-katearen garraiatzailearen arkitekturak a hartzen du geruza bikoitzeko, kanal anitzeko garraio-metodoa eta alboko gidaliburuz hornituta dago induzigailu eta tresna zehatzak leunki mugi daitezke desbideratze edo bibrazio mekanikorik gabe. Zehaztasun logistiko hau funtsezkoa da banatze-lerro automatikoetarako, ontze-erretxina beti ondo zentratuta dagoela bermatuz, gainezkatzea edo egiturazko deformazioa.

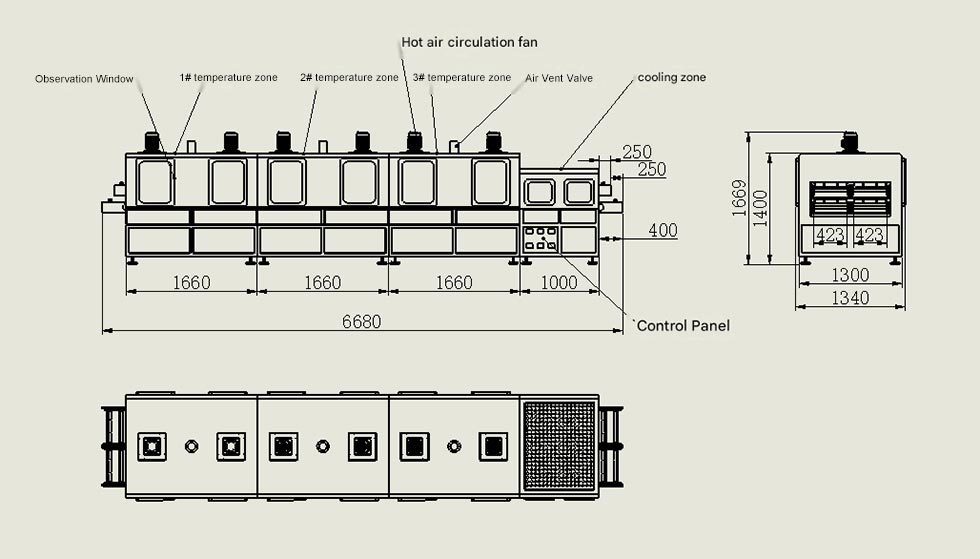

Ekipoen tamaina eta materialak

Dingfeng-ek kanal anitzeko tunel-labearen lote bakoitzak estandar profesional gorenak betetzen dituela ziurtatzen du, bete 3C industriaren kalitatea berrikusteko eskakizun zorrotzak. Erabilitako kontrol interfazea HMI + PLC da, eta hura tenperatura modulua eta SSR irteera integratzen ditu. Kanpoko detekzio termikoko hiru zunda jarri genituen eremu bakoitzean, zundak produktuaren gainazaletik 20-30 milimetrora zehazki kokatuta. Interfaze hauek zentralki daude ezarri eragiketa-panelean, zure kalitatea kontrolatzeko taldeari denbora errealeko bero-maparik egin gabe etenaldia.

Lan-prozesua

Gure kanal anitzeko tunel-labeak berotze azkarraren eta geruza sakoneko ontzeen arteko tartea zubitzen du. Infragorri urruna konbinatuz zarata gutxiko zirkulazio zentrifugo-sistema duten lanparak, itsasgarriak eta estaldurak "barrutik" sendatzen direla ziurtatzen dugu. Honek gainazaleko larruak eta tranpak saihesten ditu, mikrotransformadoreen kapsulazioaren hutsegiteen kausa ohikoak direnak. The barrualdea SUS201 ispilu-akabera altzairu herdoilgaitzez egina dago, eta labea 120 K aluminiozko silikatoarekin isolatuta dago. artilea, RAL 9016 kanpoalde zuria ukimenean freskoa mantentzen dela ziurtatuz, energia-eraginkortasun handiena mantenduz. bi berogailu gune independenteen barruan.

Parametro Tekniko Nagusiak

Guri dagokionez

Dingfeng-en, bolumen handiko ontze-labe autonomoak saltzen ez ezik, pertsonalizazio zerbitzuak ere eskaintzen ditugu. Gure 11.000 metro koadroko fabrikazio planta, gure I+G taldearekin batera, pertsonalizatutako ekoizpen-lerroak integratzean oinarritzen da. Guk Egitura-zirriborro pertsonalizatuak eskaintzea kanal anitzeko aire-hartunea zure upstream-arekin ezin hobeto egokitzen dela ziurtatzeko banatzeko robotak. Ea denbora errealean ekoizpenaren jarraipena egiteko MES datuen esku-ematea behar duzun edo serbo-urrats zehatzak behar dituzun Zure hautaketa- eta kokapen-ziklo denborarekin bat datozen erritmoak, zure ingeniaritza-kide izango gara. prozesu osoa, hasierako simulaziotik azken tokian martxan jarri arte. Gure 12 hilabeteko bermea oinarri bat besterik ez da epe luzerako lankidetza zure automatizazioaren denbora maximizatzera zuzenduta.

Galderak eta erantzunak

1.G.: Nola handitu dezakete kanpoko ikuskapenek nire kalitate-ikuskaritza gainditu tasa?

Erantzuna: gure kanpoko interfaze zentralizatuak hirugarrenen datuen erregistratzaile bat txertatzeko aukera ematen du airea ala ez egiaztatzeko Produktutik 20 milimetroko tenperatura PLC pantailarekin bat dator.

2.G.: Serbo-gidatzaileak jasa al dezake tresna astunak urratseko moduan?

Erantzuna: Bai. Momentu handiko serbo-motorren eta erreduktore zehatzen konbinazioak abiarazte-momentu handia ematen du. Hau metal astuneko aparatuekin guztiz kargatuta egonda ere, "hasi-gelditzeko" ekintza ez dela jitterrik gabe ziurtatzen du, horrela segmentu-etapan zehar zure hezeak banatzeko puntuak mugitzetik edo kolapsotik babestuz.

3.G.: Zeintzuk dira osagai elektroniko txikietarako geruza bikoitzeko diseinua erabiltzeak?

Erantzuna: 850 milimetroko solairuko zabalera berean ekoizpen-ahalmena bikoiztu dezake. Izan ere mikroinduktoreak eta 3C osagaiak, hedapen bertikal hau errentagarritasuna handitzeko modurik errentagarriena da. inbertsioa gela garbiago eta garestiago baten beharrik gabe.
